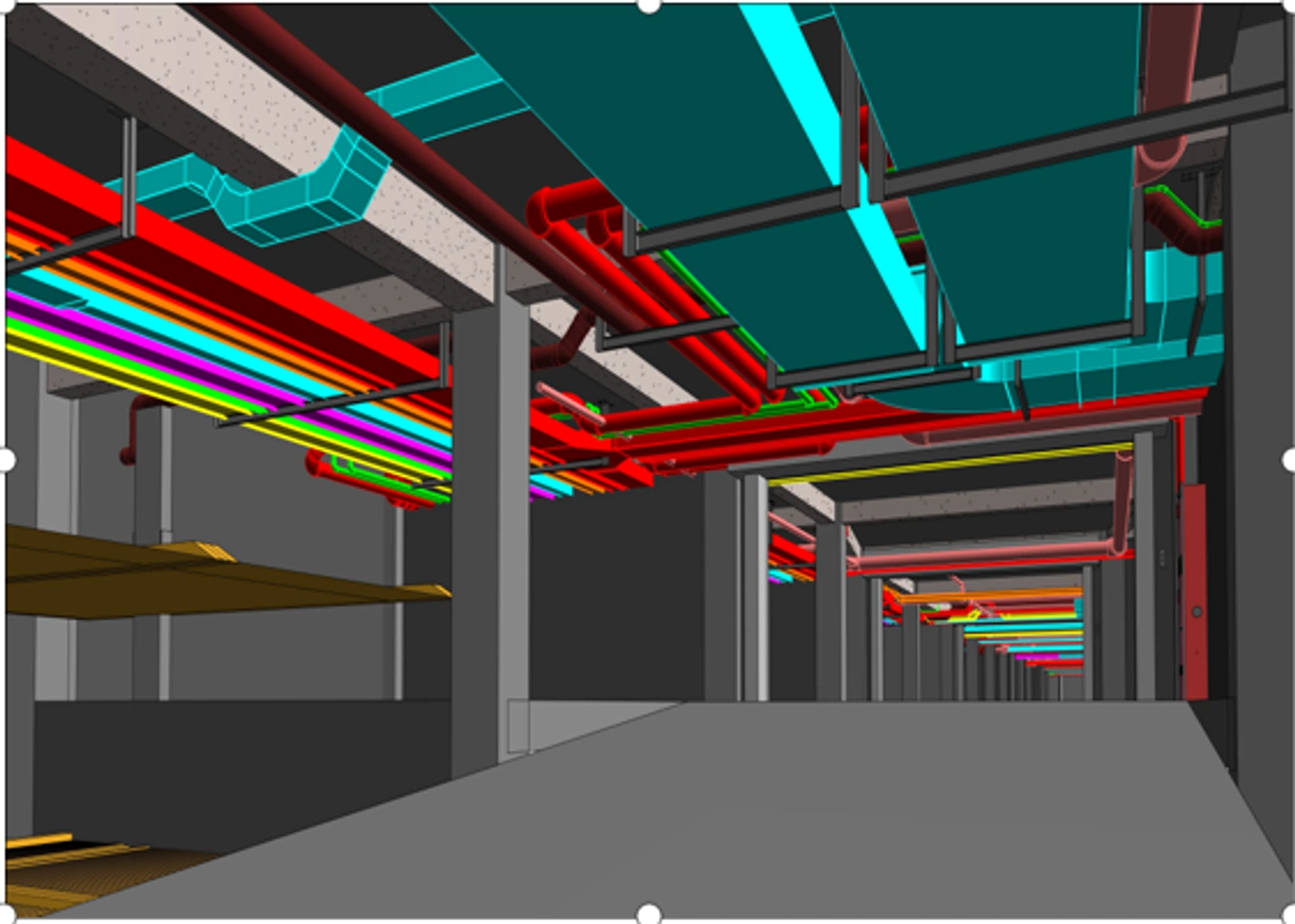

传统方案
管综图片
BIM 建模与应用
覆盖设计、施工、交付、运维全生命周期建模，并提供机房、幕墙、精装修、装配式等专项设计建模服务
BIM 建模与应用
BIM 建模贯穿项目全生命周期：设计阶段建立多专业协同模型，施工阶段深化落地并动态更新，交付阶段形成竣工数字资产，运维阶段衔接 IoT 与数字孪生平台，实现模型价值延续。
除常规模型服务外，针对机房、幕墙、精装修、装配式等复杂空间，提供高精度专项设计建模与深化出图，满足各场景对模型深度与落地性的要求。
全生命周期 BIM 建模
按项目阶段递进提升模型深度，让 BIM 从设计工具升级为贯穿建造与运营的数字底座。
设计阶段
建立建筑、结构、机电等多专业 BIM 模型，开展协同设计与碰撞检查，完成正向出图与管线综合优化，为后续施工深化提供准确基线。
模型深度：LOD 300–350
- 多专业 BIM 协同建模与模型校核
- 碰撞检查、净高分析与管线综合出图
- 正向施工图与节点大样自动出图
- 设计成果在各专业间流转共享
施工阶段
对设计模型复核并二次深化，结合现场需求优化支吊架布置与施工工序，通过 4D 模拟、场布策划与质量安全管控，确保模型真正指导施工。
模型深度：LOD 400–450
- 模型复核、错漏碰缺检查与施工深化
- 4D 进度模拟与施工现场布置优化
- 质量安全管控与可视化交底
- 工程量统计与模型动态维护更新
交付阶段
汇总工程变更资料，核对竣工模型与现场一致性，录入设备资产与运维信息，形成可移交的三维数字化交付成果，支撑竣工验收与资产建档。
模型深度：LOD 500
- 竣工 BIM 模型核对与一致性校核
- 设备资产信息挂接与二维码导出
- 三维数字化交付与模型归档
- 交付模型作为运维阶段数据底座
运维阶段

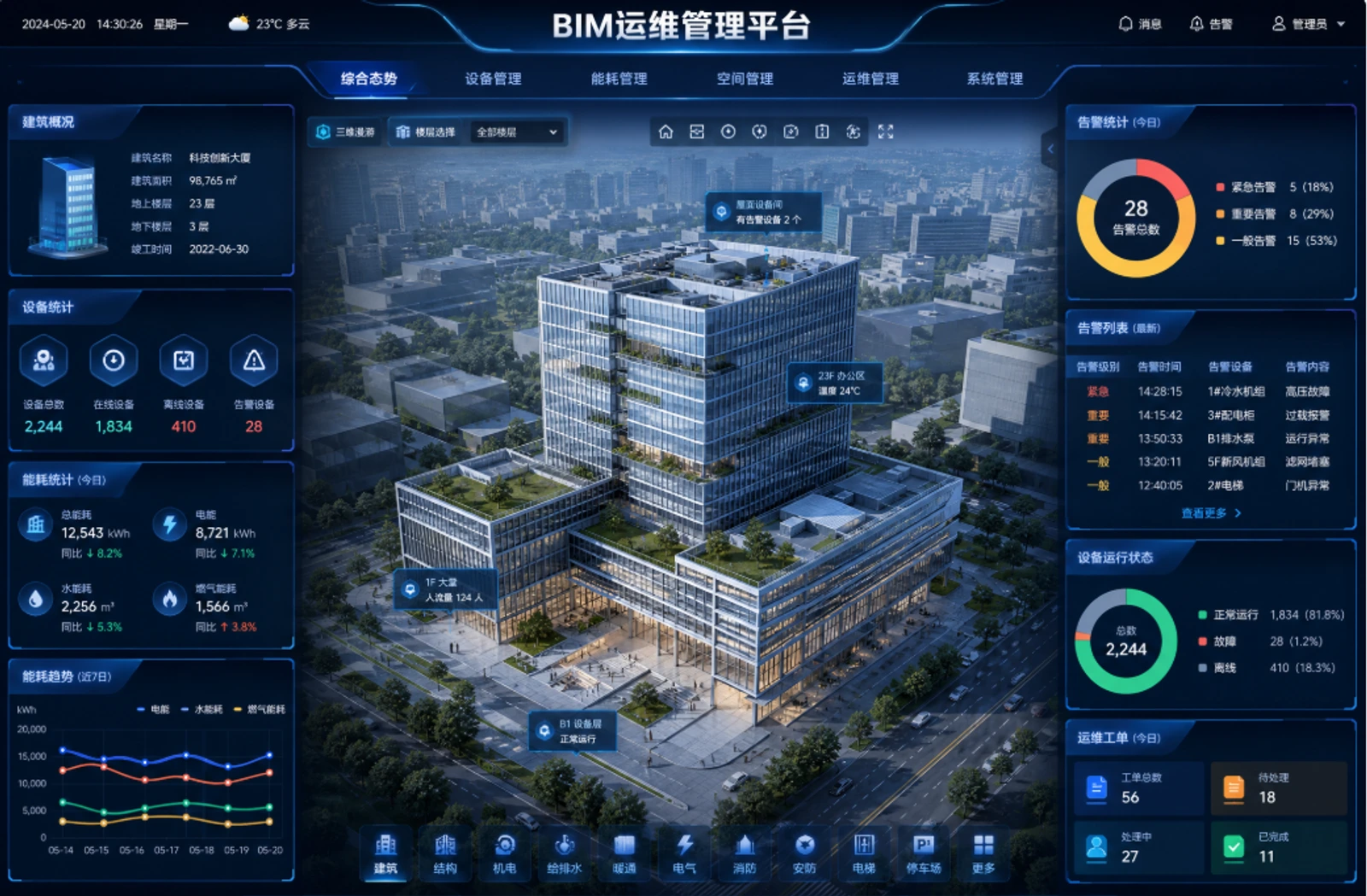

以竣工模型为载体，融合物联网感知数据，构建 BIM 运维管理与数字孪生可视化平台，支撑设备监测、空间管理与运营决策。
模型深度：运维信息模型
- BIM 模型与 IoT 数据融合挂接
- 设备运行状态监测与告警联动
- 三维可视化运维管理与空间查询
- 支撑园区、建筑、机房等场景智慧运营
专项设计建模
针对专业性强、空间关系复杂的建造场景，在常规模型基础上开展高精度专项建模与深化设计，输出可直接指导加工、采购与施工的成果。

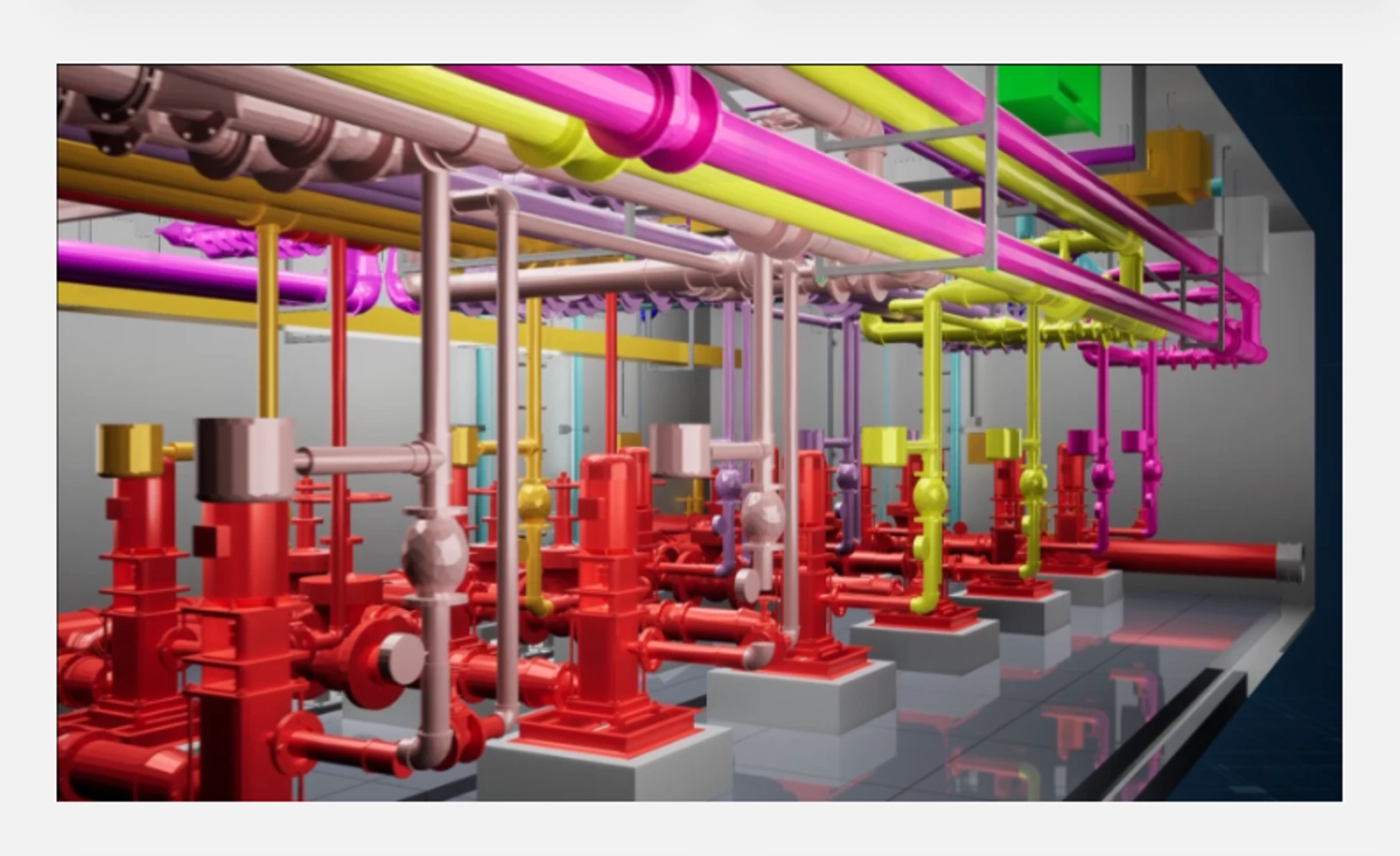

机房专项
对制冷机房、配变电所等机电密集空间建立 LOD500 高精度模型，完成管线综合排布与模块化预制设计，实现工厂预制、现场快速组装。
- LOD500 高精度机房建模
- 机电管线虚拟综合排布
- 模块化预制与成品采购
- 模型与现场符合度管控

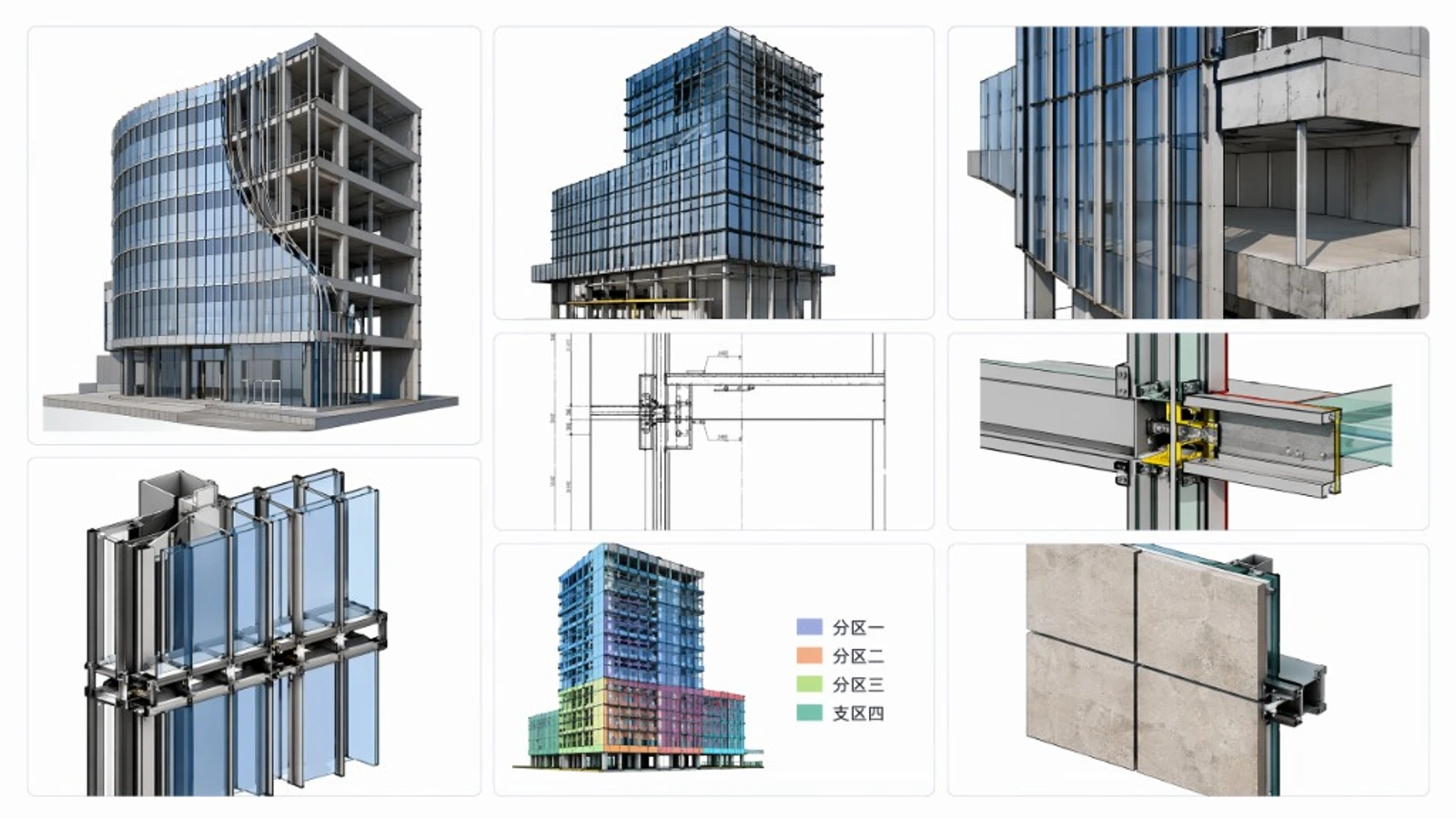

幕墙专项
对幕墙系统进行精细化建模与节点深化，开展与主体结构、机电管线的碰撞校核，输出幕墙深化图与加工图，保障立面方案准确落地。
- 幕墙面板与龙骨精细建模
- 节点大样与预埋件深化
- 与结构机电碰撞校核
- 幕墙深化图指导加工安装

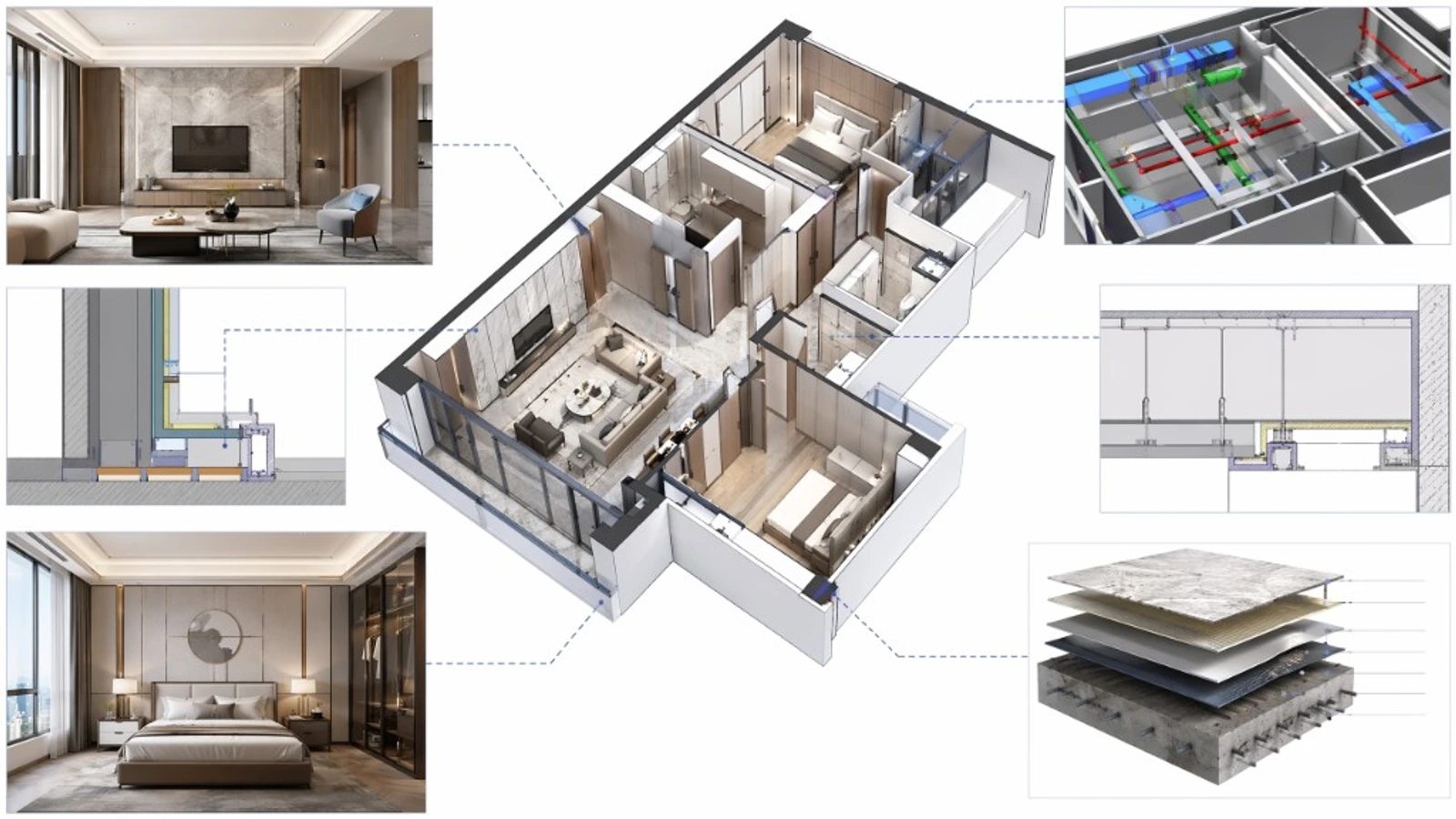

精装修专项
配合精装方案建立三维可视化模型，对天花、墙地面、末端点位进行二次优化，支持装配式装修与工厂预制，缩短工期、减少现场湿作业。
- 精装空间三维可视化设计
- 机电末端精准定位
- 装配式装修与工厂预制
- 控制材料损耗与施工质量

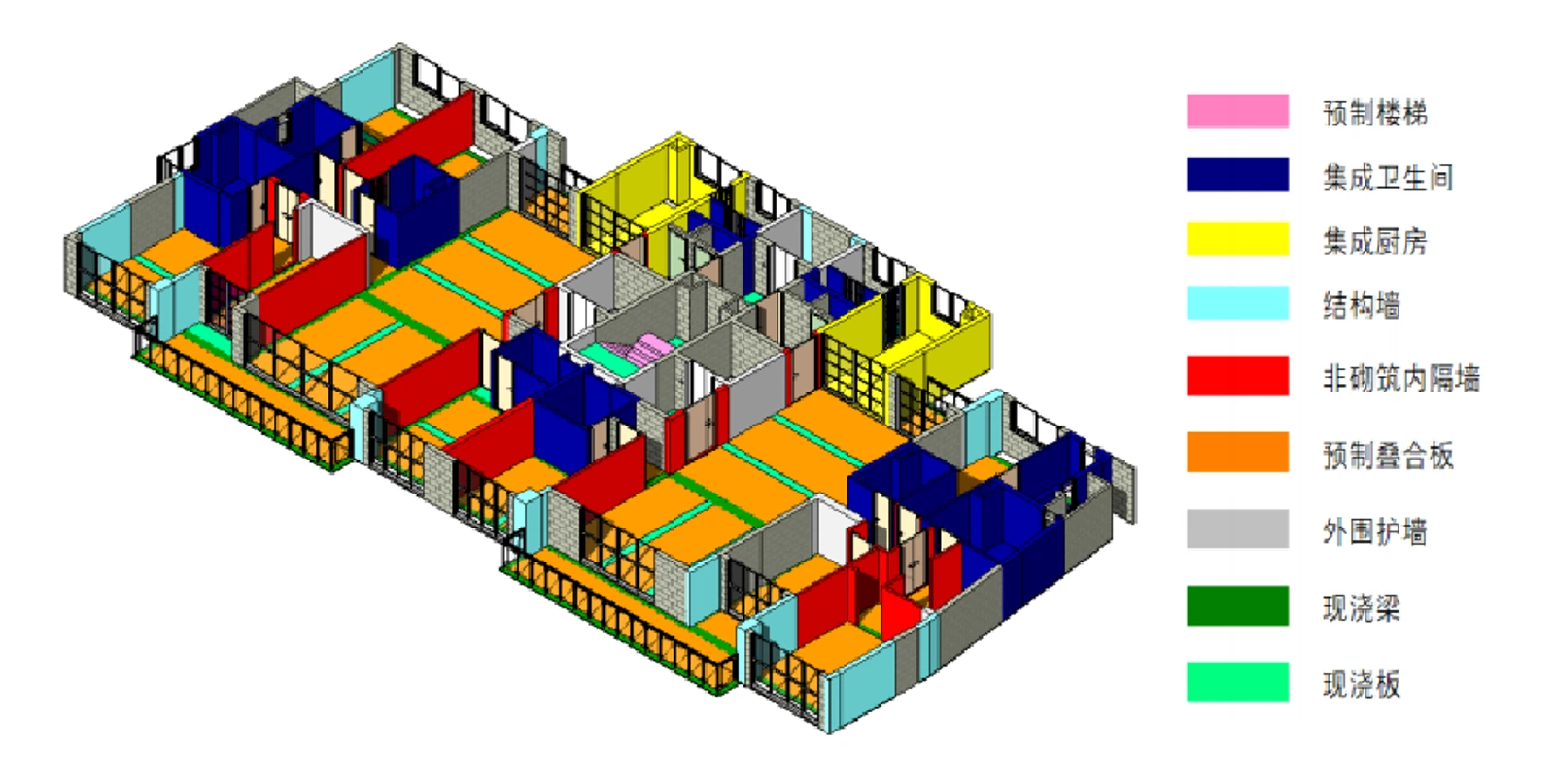

装配式应用
基于 BIM 开展装配式预评价与深化设计，通过标准化、模数化拆分实现构件少规格、多组合，贯通方案、深化、生产与安装全链条。
- 装配式预评价与方案策划
- 构件碰撞检查与自动避让
- 深化生产图与材料精确统计
- 土建、机房、装修装配式应用

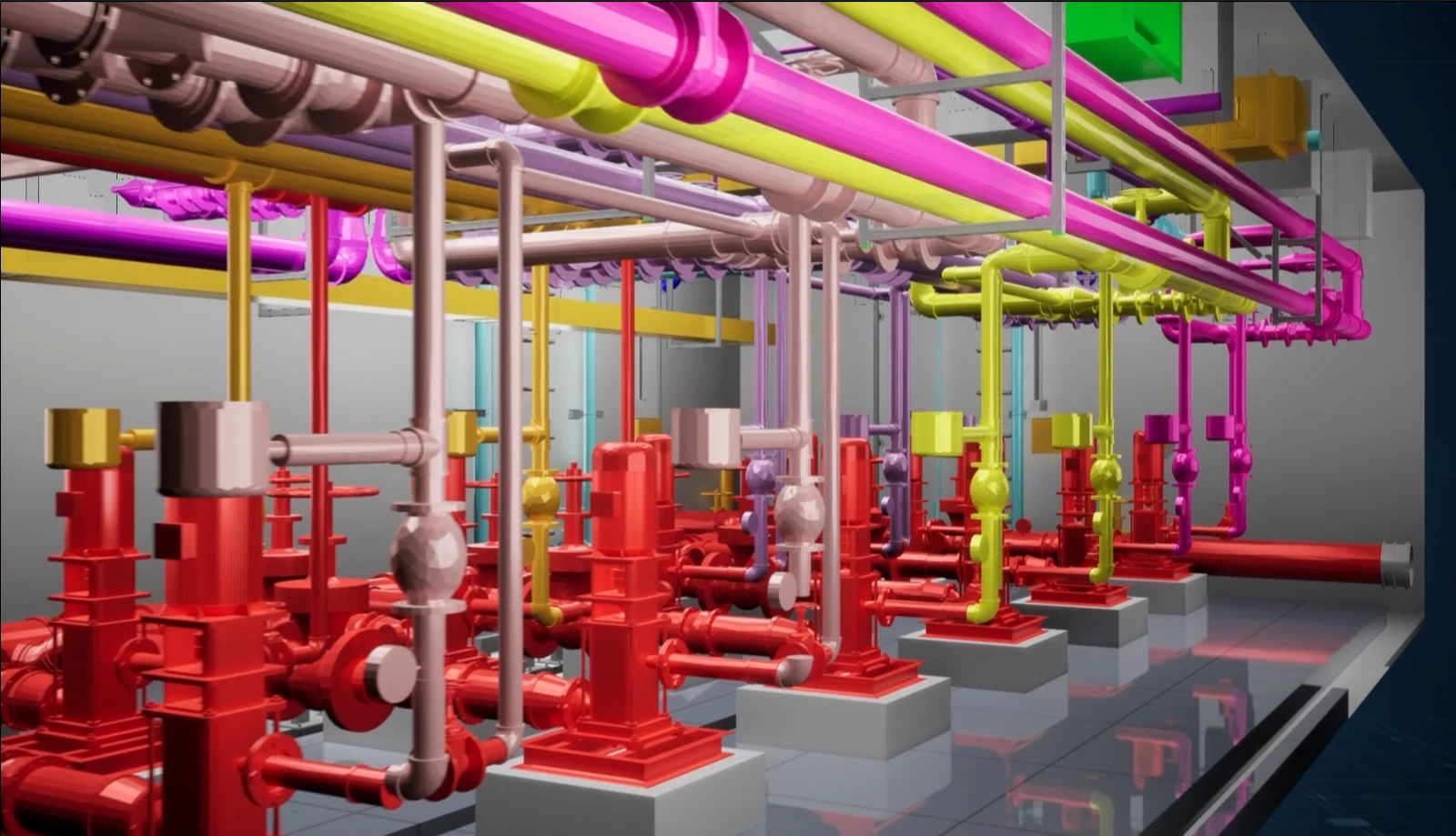

管线综合

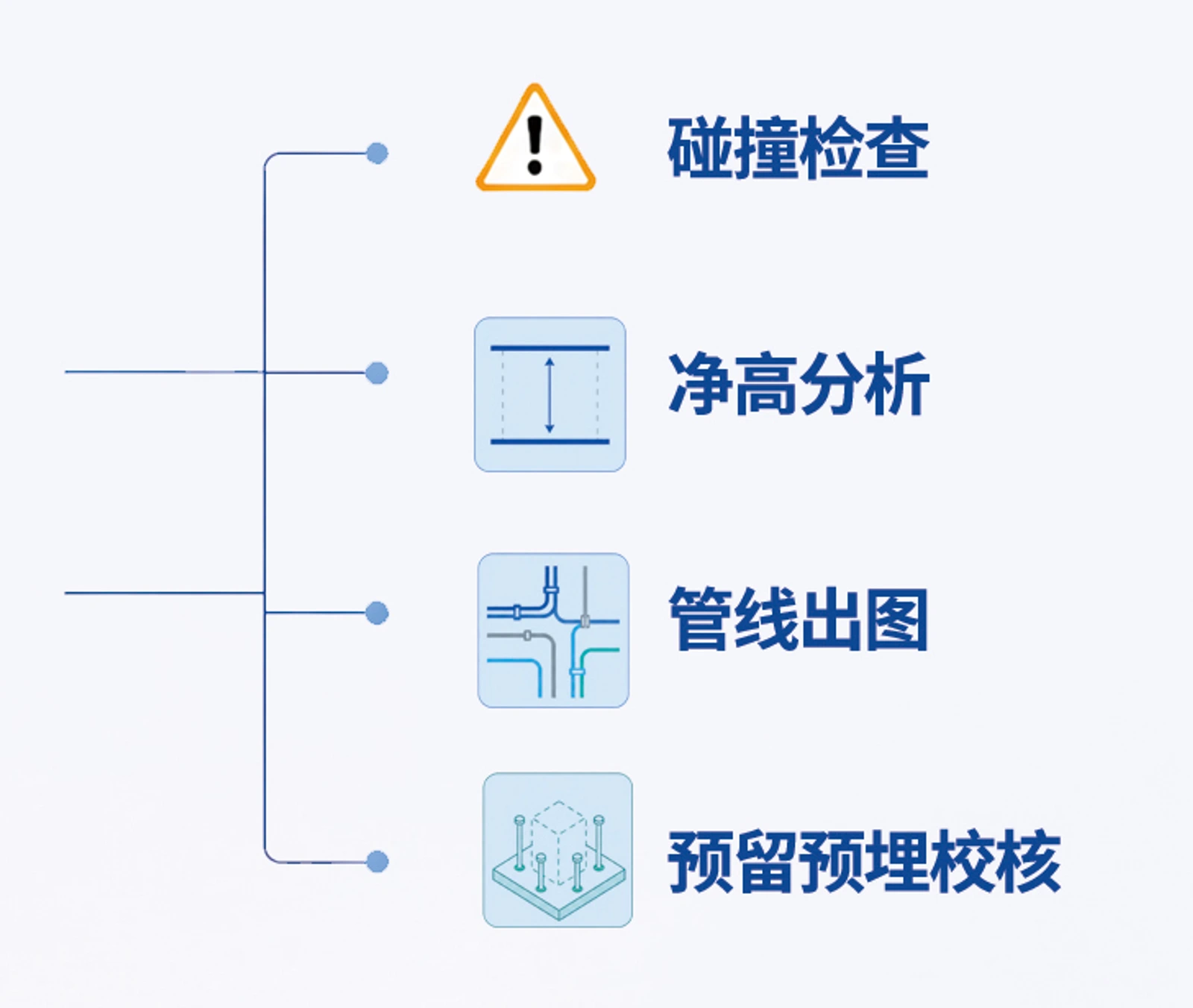

基于 Revit 强大的三维建模及碰撞分析能力，管线综合及相关出图是目前 BIM 最成熟的应用，能实现净高分析、碰撞分析、管综出图、预留孔洞等功能。通过对机电管线优化排布，最大限度提升项目使用空间，节省返工成本，提高施工质量。

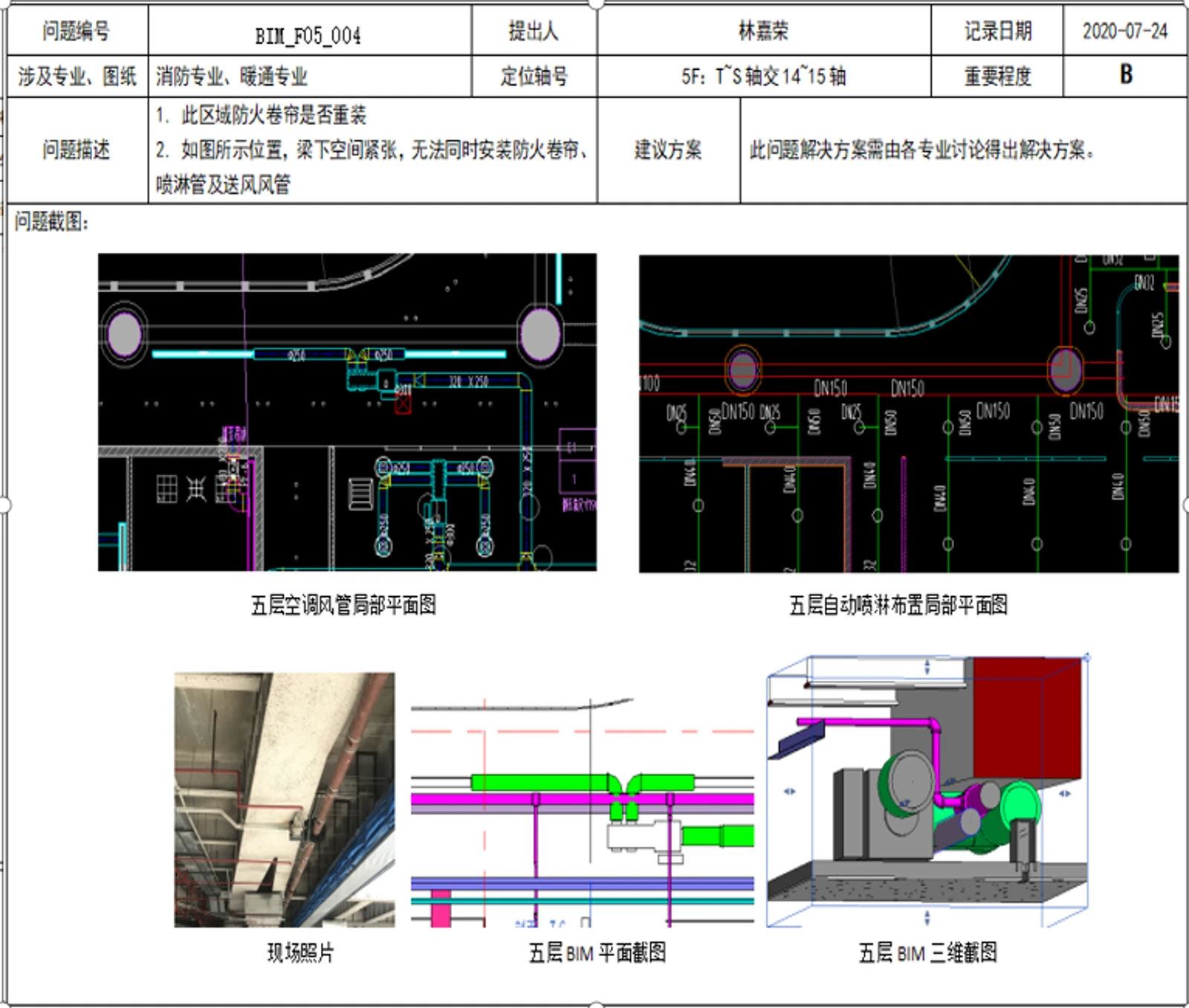

1碰撞报告
多专业模型集成，提前发现不协调问题并三维可视化解决
2净高分析
提前检查各区域净空高度，对不足区域优化提升舒适度

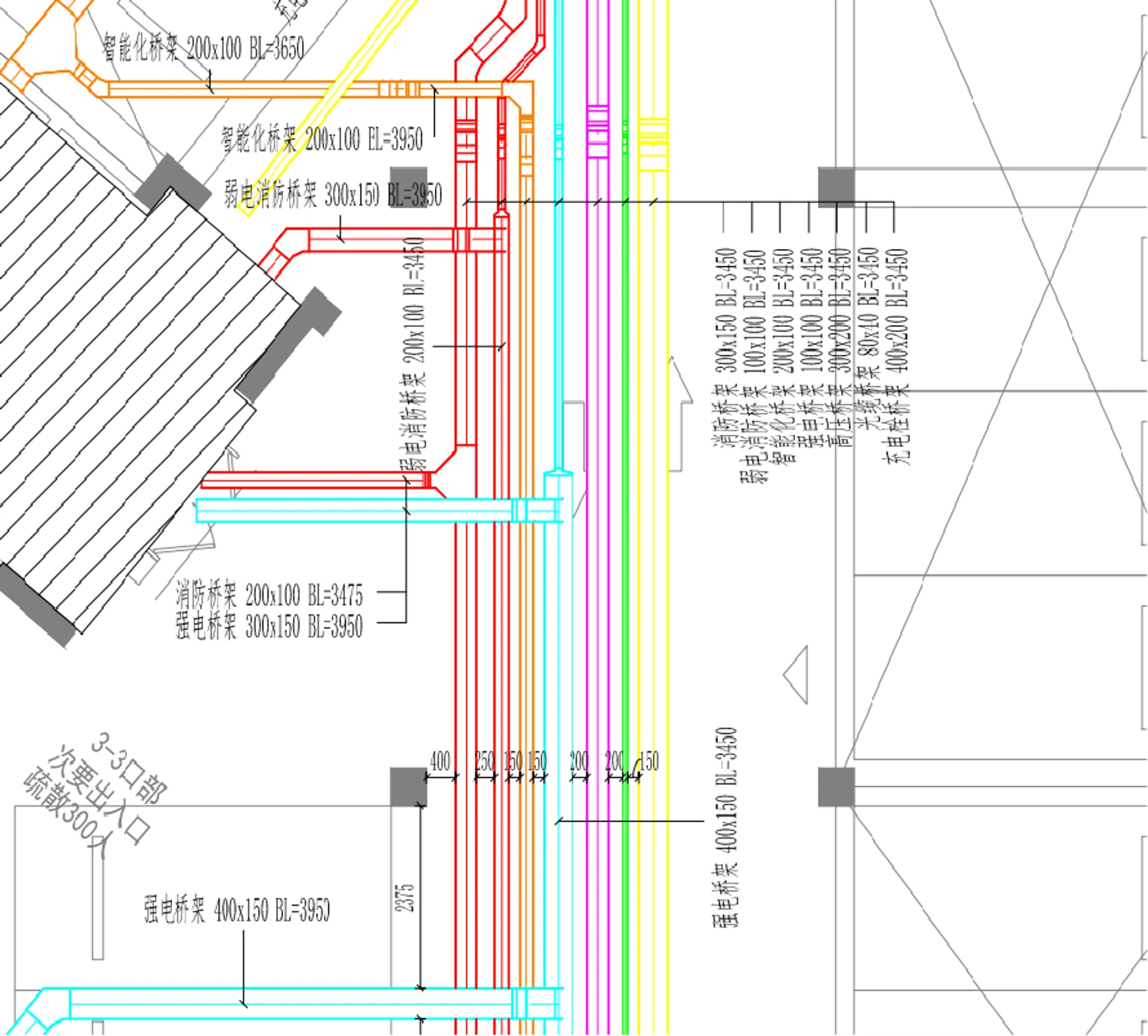

3管综出图
综合排布优化美观度，指导施工并最大限度提升使用空间

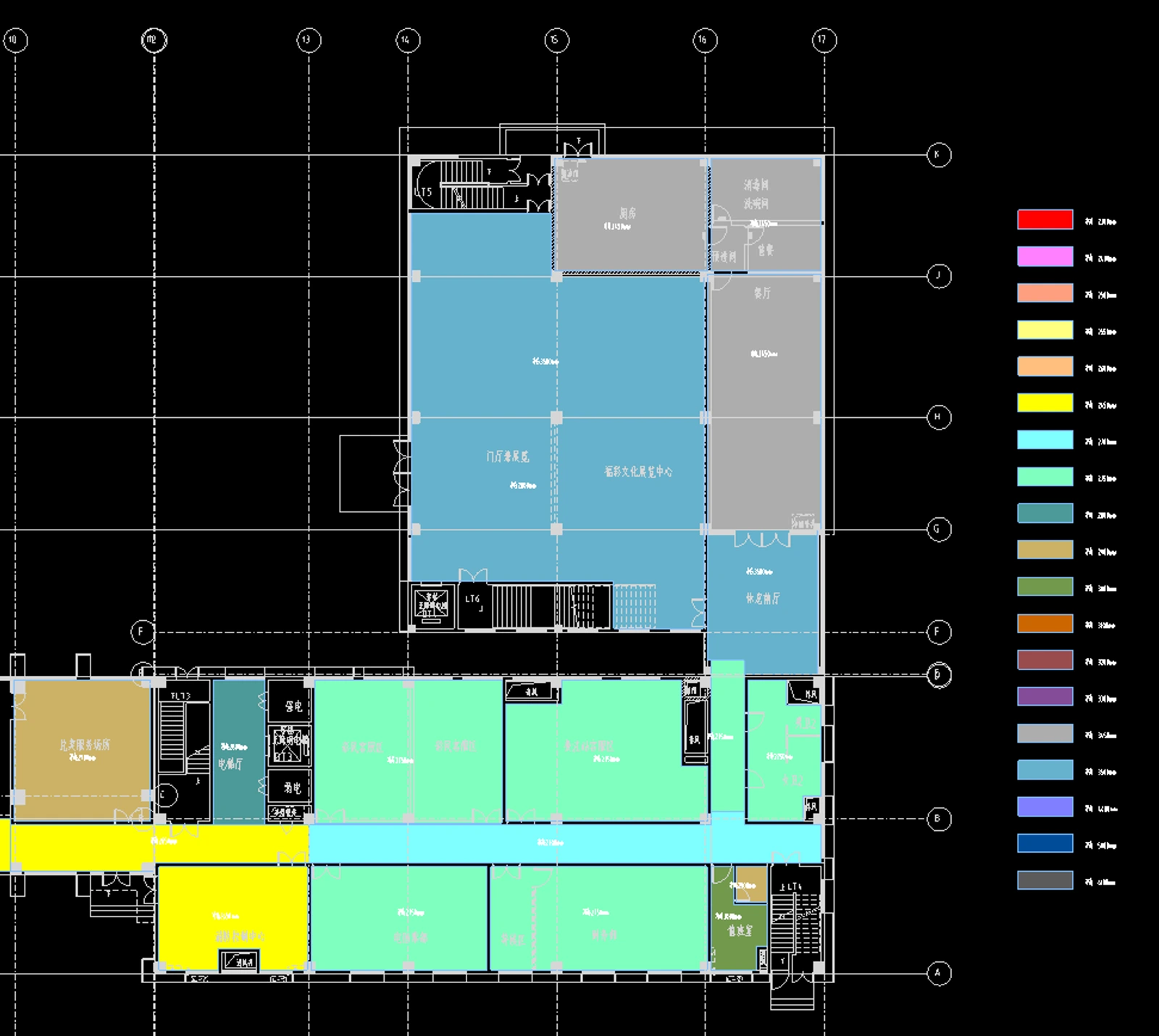

净高分析
利用 BIM 模型提前检查各区域净空高度，查找净高不足区域并优化，提高后期使用舒适度。
碰撞分析
集成各专业 BIM 模型进行碰撞检查，提前发现不协调问题，三维可视化协同解决，提高设计效率。
管线综合优化
提高管线排布美观度，最大限度提升使用空间，利用综合模型指导施工，提高设计质量。
管综优化案例

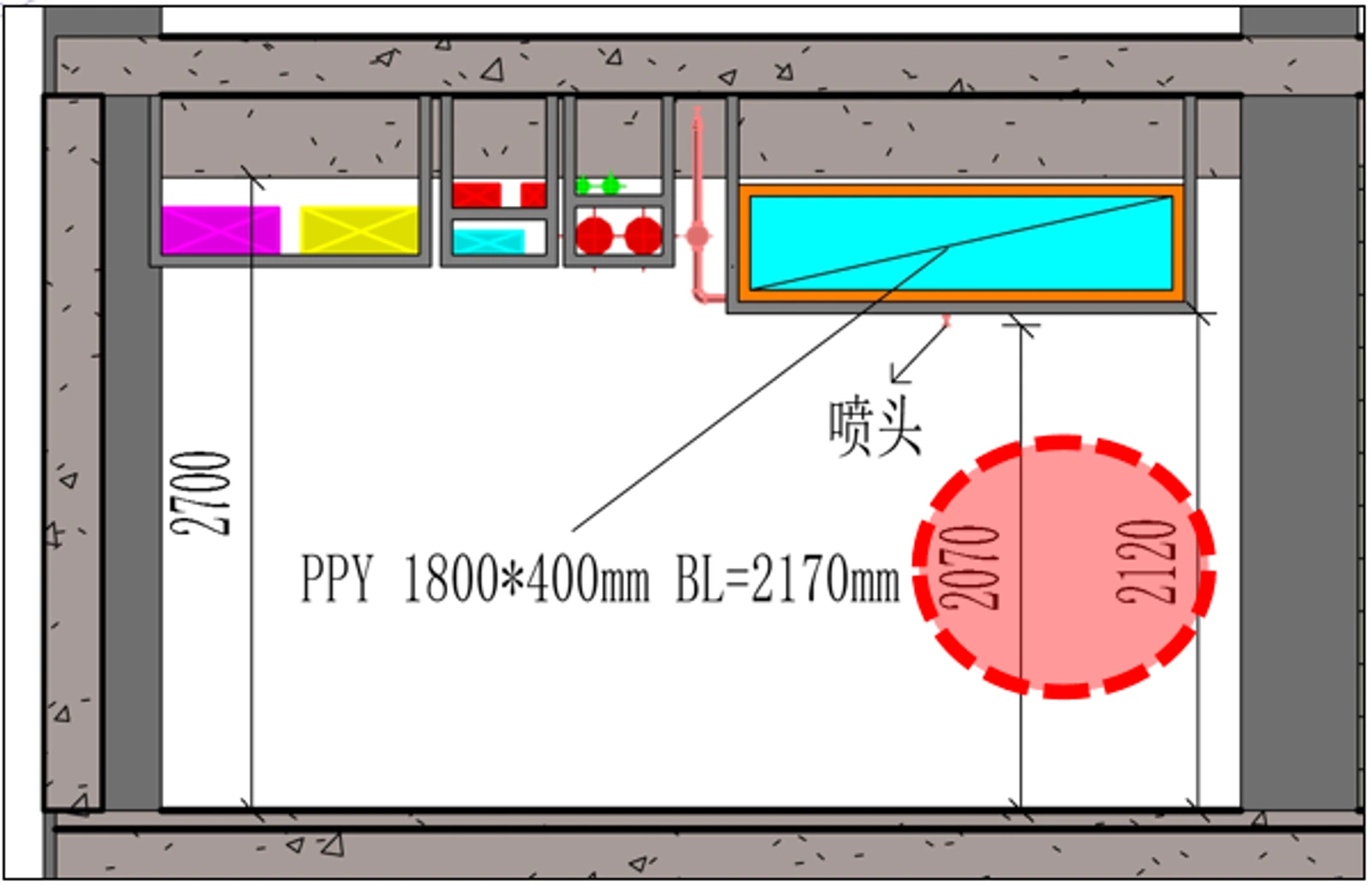

某住宅项目地下车库梁下净高仅 2700mm，如采用传统设计方式（风管采用 1800×400mm，风管下方设喷淋）安装完成后高度仅 2070mm。

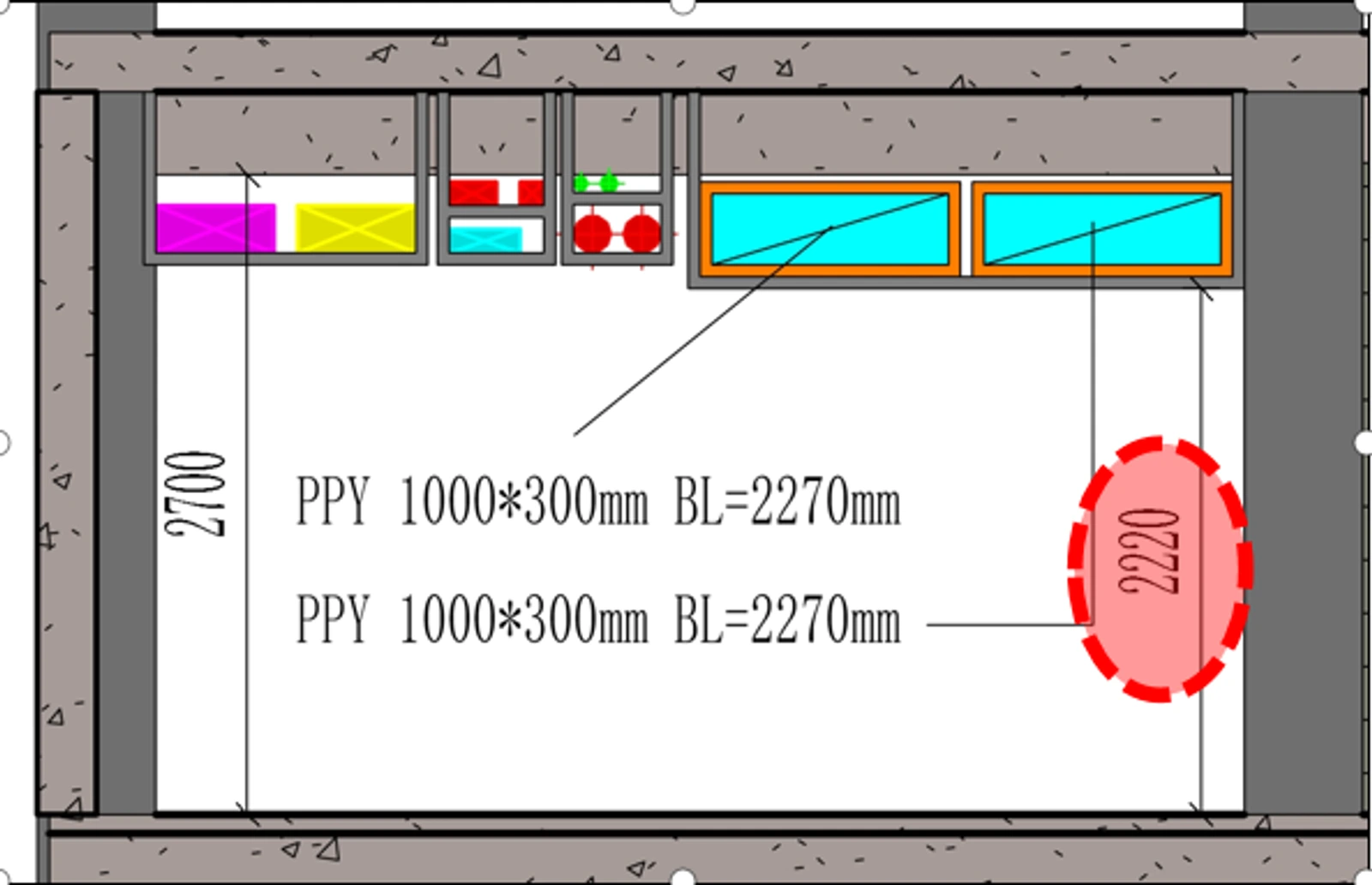

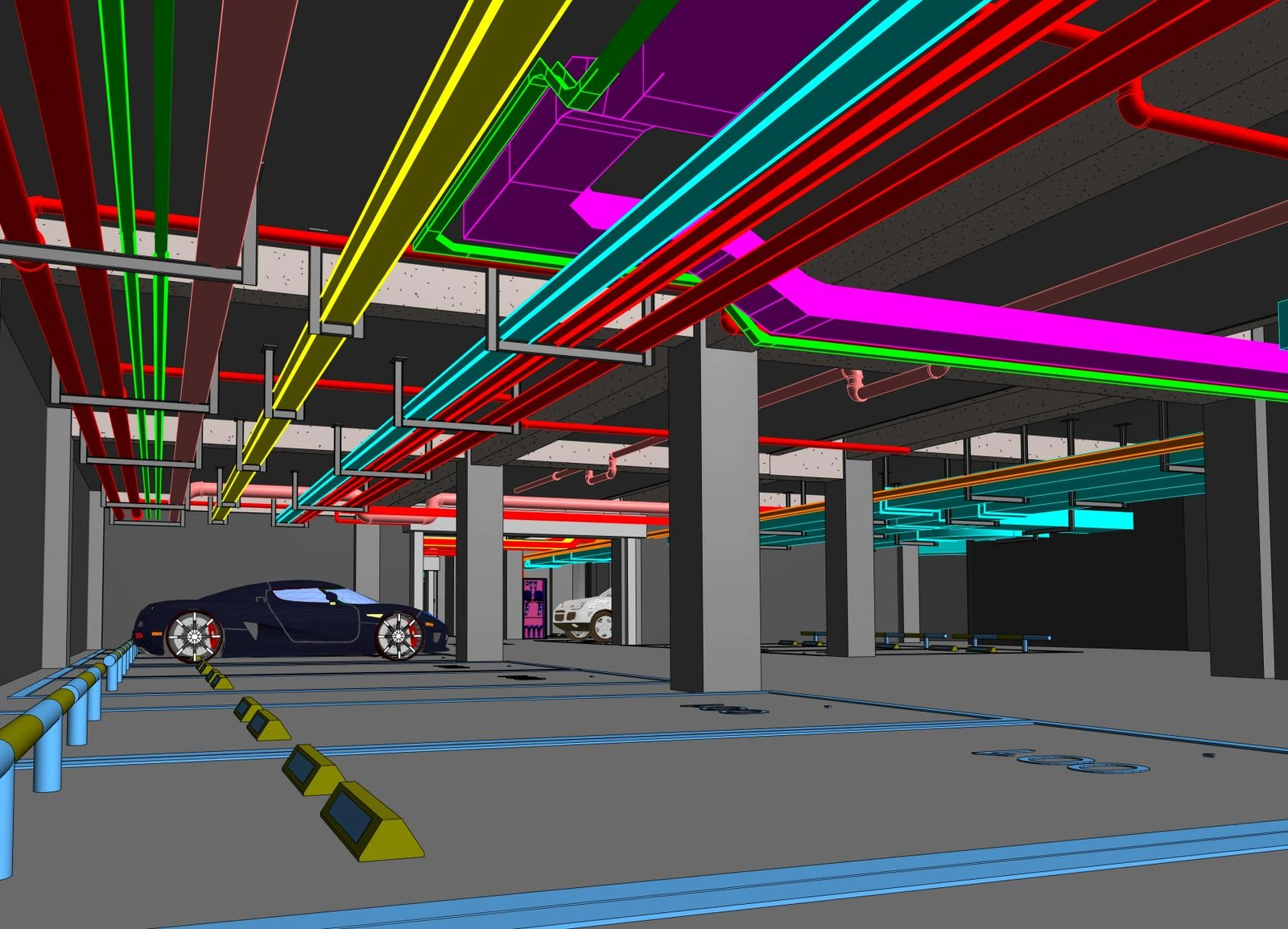

在方案初期，采用 BIM 进行研究，调整设计方案为 2 根 1000×300mm 风管且风管下方不设喷淋，安装完成后高度为 2220mm。
改进方案
管综图片
通过该调整，4 万方的地下室约节省造价 150 万元（地下室层高需求降低 150mm，同时减少喷淋管，风管施工稍有增加）。
